性能特點：

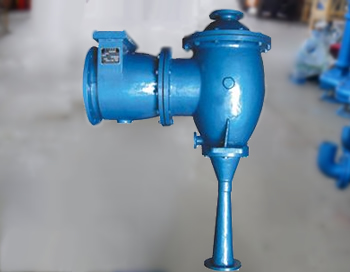

水噴射真空泵，又叫水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定側斜度的噴咀噴出。聚合在一個焦點上，由于噴射水流速度較高，于是周圍形成負壓使器室產生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水，小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工廣泛需求的設備。
性能結構表：
|
型號規格 |
蒸發量 |
真空度 |
揚程 |
流量 |
配套多級水泵型號 |
|
L/H |
Mpa |
M |
m3/h | ||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.097(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.097(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.097(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.097(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.097(680-650) |
50 |
108 |
125D25×4(150D30×2) |
|
備注:以上各種中型號,安裝高度>4.5M,器體水壓試驗0.6MPa無泄漏. | |||||
